采用高強度的Johnson楔形濾網反沖洗效果更好，通過壓差控制，定時控制自動清洗濾芯，當過濾器雜質積聚在濾芯表面引起進出口壓差增大到設定值或定時器達到預置時間時，電動控制箱發出信號，驅動反機構。當反沖洗吸盤與濾芯進口正對時，排污閥門打開，此時系統卸壓井排水，在吸盤與濾芯內側接觸部分出現一個相對壓力低于濾芯外側水壓的負壓區，道使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內壁上雜質微粒隨水流進入吸盤內并從排污閥排出，特殊設計的Johnson 網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r(shí)器設定時間結束后，電機停止運轉，電動排污閥關閉，整個過程中，物料不斷流，反沖耗水量少，實現了連續化、自動化生產。

應用范圍

反沖洗式過濾器廣泛應用于冶金、化工、石油、造紙、醫藥、食品、采礦、城市給水領域，諸如工業廢水，福環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水系統，高爐水系統，熱軋用高壓水除磷系統。是一種先進、高效且易操作的全自動過濾裝置。

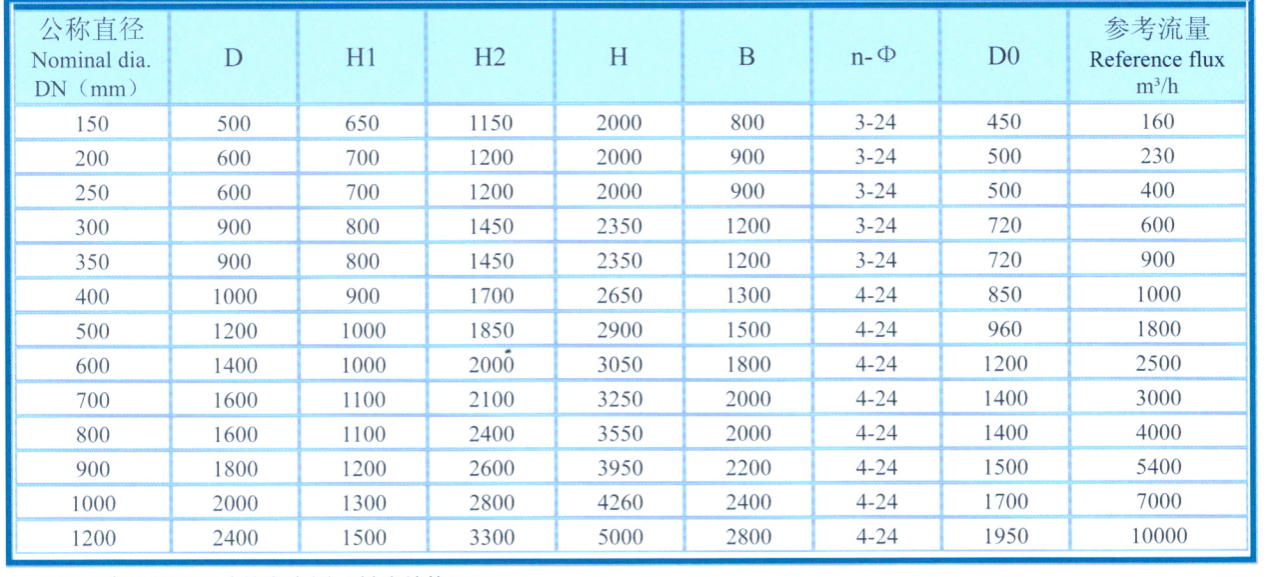

規格尺寸

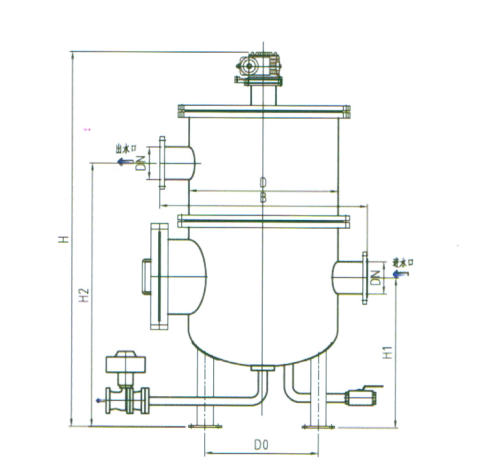

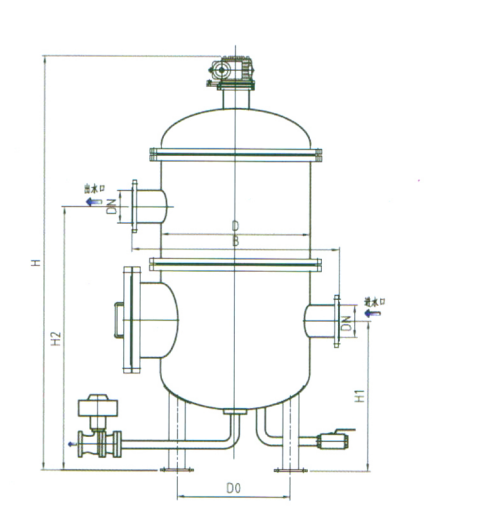

注：本表外形尺寸按左上圖（封頭結構）

主要技術參數

公稱直徑：100~1200

工作壓力（MPa）：0.25-4.0

過濾精度（μm）：≥25

阻力損失（MPa）：0.01-0.1

清洗時間設定（S）：0-180

壓差設定范圍（MPa）：0.02-0.16

工作溫度 C：<100

控制方式：定時、壓差、手動

電機參數：380V 50Hz 0.15-2.2KW IP55

工作壓力≥4.0MPa及過濾精度＜25μm時另行設計
